WhizThread - Vändskär för gängning i längdsvarvar

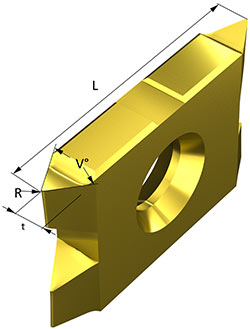

Gängskär V | Vändskär för partiell profilgängning i mikro

    V°     Lager Pris
grupp
Gängskär L t R 8M C8 F8 B8
T13ER V60-02-02 13 60 0,2 0,02 r r r k E3
T13ER V60-05-02 13 60 0,5 0,02 r r r k E2
T13ER V60-05-05 13 60 0,5 0,05 r r r k E2

Vändskär för partiell profil-gängning
Partiell profil-gängning

Gängskär V | Vändskär för partiell profil-gängning

    V°     Lager Pris
grupp
Gängskär L t R 8M C8 F8 B8
T13EN V55-11-10 13 55 1,1 0,1 r r r k E3
T13EN V60-11-05 13 60 1,1 0,05 r r r k E2
T13EN V60-11-10 13 60 1,1 0,1 r r r k E2
T13EN V80-11-14 13 80 1,1 0,14 r r r k E3
T13EN V90-11 13 80 1,1 C 0,10 r r r k E2



Vändskär för partiell profil-gängning

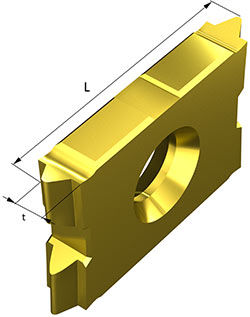

Gängskär T-ISO | Vändskär för fullprofil-gängning

Stigning mm       Lager Pris
grupp
Gängskär L t 8M C8 F8 B8
0,25 T13ER 0,25 ISO 13 0,2 r k r r E5
0,3 T13ER 0,3 ISO 13 0,2 r k r r E5
0,35 T13ER 0,35 ISO 13 0,25 r k r r E5
0,4 T13ER 0,4 ISO 13 0,25 r k r r E4
0,45 T13ER 0,45 ISO 13 0,3 r k r r E4
0,5 T13ER 0,5 ISO 13 0,3 r r r k E3
0,6 T13ER 0,6 ISO 13 0,35 r k k r E3
0,7 T13ER 0,7 ISO 13 0,4 r r r k E3
0,75 T13ER 0,75 ISO 13 0,4 r r r k E3
0,8 T13ER 0,8 ISO 13 0,45 r r r k E3
1 T13ER 1,0 ISO 13 0,55 r r r k E3
1,25 T13EN 1,25 ISO 13 1,1 r r r k E2
1,5 T13EN 1,5 ISO 13 1,1 r r r k E2
1,75 T13EN 1,75 ISO 13 1,1 r r r k E2
2 T13EN 2,0 ISO 13 1,1 r r r k E2

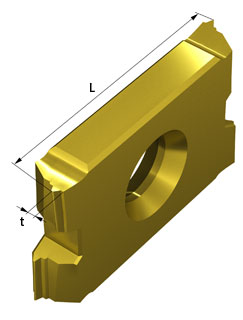

Vändskär för fullprofil gängning
Fullprofil-gängning

Små gängprofiler (ER)

0,25-1,0 ISO och 80-24 FN





Större gängprofiler (EN)

≥1,25 ISO och ≥20 UN
Vändskär för större gängprofiler

Gängskär T-UN | Vändskär för gängning i mikro UN
                        (UNC, UNF, UNEF, UNS)

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
80 T13ER 80UN 13 0,2 r k r r E5
72 T13ER 72UN 13 0,25 r k r r E5
64 T13ER 64UN 13 0,25 r k r r E4
56 T13ER 56UN 13 0,3 r k r r E4
48 T13ER 48UN 13 0,35 r k r r E3
44 T13ER 44UN 13 0,35 r r r k E3
40 T13ER 40UN 13 0,4 r r r k E3
36 T13ER 36UN 13 0,4 r r r k E3
32 T13ER 32UN 13 0,45 r r r k E3
28 T13ER 28UN 13 0,5 r r r k E3
24 T13ER 24UN 13 0,55 r r r k E3
20 T13EN 20UN 13 1,1 r r r k E2
18 T13EN 18UN 13 1,1 r r r k E2
16 T13EN 16UN 13 1,1 r r r k E2
14 T13EN 14UN 13 1,1 r r r k E2
13 T13EN 13UN 13 1,1 r r r k E2
12 T13EN 12UN 13 1,1 r r r k E2



Gängskär T-UNJ | Vändskär för gängning i mikro
                          (UNJC, UNJF, UNJEF, UNJS)

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
48 T13ER 48UNJ 13 0,35 r r r k E3
40 T13ER 40UNJ 13 0,4 r r r k E3
36 T13ER 36UNJ 13 0,4 r r r k E3
32 T13ER 32UNJ 13 0,45 r r r k E3
28 T13ER 28UNJ 13 0,5 r r r k E3
24 T13ER 24UNJ 13 0,55 r r r k E3
20 T13EN 20UNJ 13 1,1 r r r k E2
18 T13EN 18UNJ 13 1,1 r r r k E2
16 T13EN 16UNJ 13 1,1 r r r k E2
14 T13EN 14UNJ 13 1,1 r r r k E2
13 T13EN 13UNJ 13 1,1 r r r k E2
12 T13EN 12UNJ 13 1,1 r r r k E2









Gängskär T-NPT | Vändskär för gängning NPT

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
27 T13ER 27NPT 13 0,55 r r r k E5
18 T13EN 18NPT 13 1,1 r r r k E4
14 T13EN -14 NPT 13 1,1 r r r k E4



Fullprofil gängning
Fullprofil gängning

Vändskär för gängning i större storlekar

Gängskär T-NPTF | Vändskär för gängning NPTF

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
27 T13ER 27NPTF 13 0,55 r r r k E5
18 T13EN 18NPTF 13 1,1 r r r k E4
14 T13EN 14NPTF 13 1,1 r r r k E4



Gängskär TW | Vändskär för gängning Whitworth

        Lager Pris
grupp
TPI Gänskär L t 8M C8 F8 B8
28 T13ER 28W 13 0,55 r r r k E5
19 T13EN 19W 13 1,1 r r r k E4
14 T13EN14W 13 1,1 r r r k E4

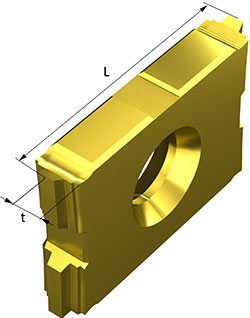

Gängskär T-TR | Vändksär för fullprofil gängning Trapeziodal DIN 103

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
1,5 T13EN 1,5 TR 13 1,1 r r r k E5
2,0 T13EN 2,0 TR 13 1,1 r r r k E4
2,5 T13EN 2,5 TR 13 1,1 r r r k E4


Fullprofil gängning
Partiell profil gängning

Gängskär för Trapeziodal, ACME och STUB ACME

T-ACME | Insatser för fullständig profil Threading ACME

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
16 T13EN 16ACME 13 1,1 r r r k E5
14 T13EN 14ACME 13 1,1 r r r k E4
12 T13EN 12ACME 13 1,1 r r r k E4
10 T13EN 10ACME 13 1,1 r r r k E4


Gängskär T-STACME | Vändskär för fullprofil gängning STUB ACME

        Lager Pris
grupp
TPI Gängskär L t 8M C8 F8 B8
16 T13EN 16STACME 13 1,1 r r r k E5
14 T13EN 14STACME 13 1,1 r r r k E4
12 T13EN 12STACME 13 1,1 r r r k E4
10 T13EN 10STACME 13 1,1 r r r k E4




Ytterligare information

Hållare för gängning
Hårdmetallsorter
Gängskär för K-typ verktygshållare
