WhizCut Original
Abstechen
Präzision und Vielseitigkeit für kleine Teile

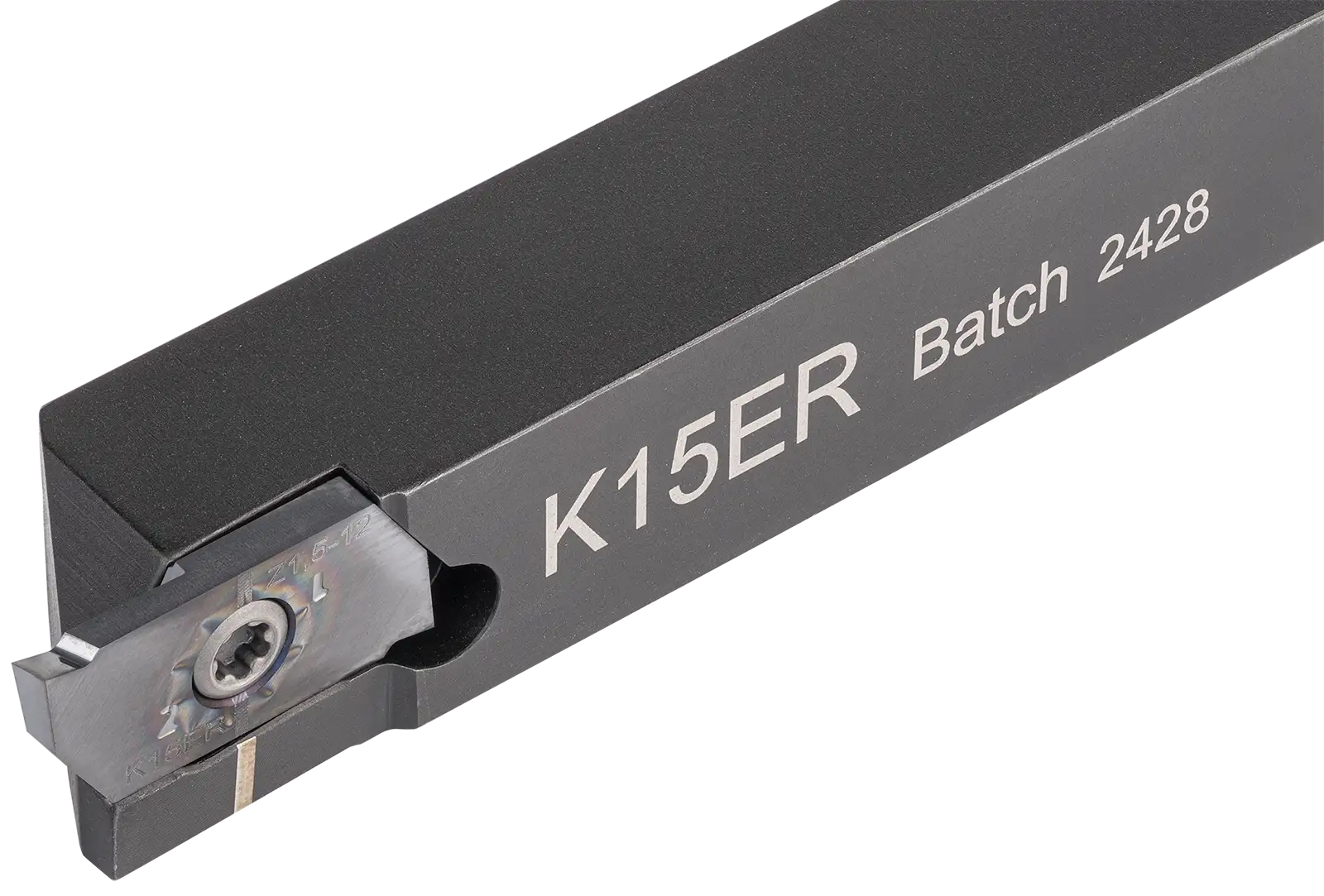

WhizCut Original Abstech-Wendeplatten ermöglichen präzises Abstechen, in der Nähe der Führungsbuchse oder Gegenspindel, was für kleine Teile unerlässlich ist. Die Original Abstechwerkzeuge zeichnen sich in diesem Bereich aus und bieten Freiwinkel von 0° bis 30° und bis zu 20° positiven Spanwinkel, wodurch sie für die meisten Bearbeitungsoperationen geeignet sind.
Vorteile der WhizCut Original Abstechwerkzeuge
- Abstechen kleinster Durchmesser: Die Schneidkante ist an der Seite des Halters ausgerichtet.
- Präzisionsgeschliffen: Alle Wendeplatten haben präzisionsgeschliffene Schneidkanten.
- Schneidkantenstabilität: Die abgewinkelte Wendeplattentasche von WhizCut Original leitet die Schnittkräfte durch die Wendeplatte und nicht durch den Werkzeughalter.
- Effizienz des Werkzeughalters: Verwenden Sie denselben Halter zum Einstechen, Gewindeschneiden, Rückwärtsdrehen und Abstechen, um den Lagerbestand zu minimieren.
- Vielseitige Werkzeughalter: Für alle Anwendungen steht eine große Auswahl an Werkzeughaltern zur Verfügung.
Mehr über das Drehen mit K-Wendeplatten
WhizCut Original K-Wendeplatten sind vielseitig einsetzbar: zum Hinterdrehen, Gewindedrehen, Einstechen und Abstechen. WhizCut bietet ein sehr breites Sortiment dieser Wendeplatten, um immer das perfekte Werkzeug für jede Anwendung zu erhalten.
K-Wendeplatten sind leicht geneigt im Werkzeughalter eingebattet und bieten so ein hervorragendes Verhältniß zwischen Freiwinkel und maximaler Stabilität. Dieses Design sorgt zudem dafür, dass die Schnittkraft optimal vom Halter aufgenommen wird.
Die einzigartige Kombination aus Freiwinkel und Einbettung der Wendeplatte im Plattensitz macht das K-System ideal für den Einsatz in Langdrehmaschinen.
WhizCut Original K-Wendeplatten und -Werkzeughalter bieten optimale Leistung in:
WhizGuide
Wählen Sie die idealen Wendeplatten für Ihre Drehbearbeitung
1
Anstellwinkel vs. Bauteilkonturen
- Stil P: 0° bietet das stabilste Werkzeug, ideal für den Einsatz auf der Gegenspindel. Der Stil PS bietet zusätzliche Stabilität.
- Stil Y: 6° ergibt ein stabiles Werkzeug, kann aber ohne Gegenspindel eine kleine Fase hinterlassen.
- Stil Z: 15° ist eine vielseitige Abstechen Wendeplatte, die für das Abstechen ohne Gegenspindel oder beim Abstechen von Teilen mit einer Bohrung empfohlen wird.
- Stil S & U: 20-30° ist ein weniger starkes Werkzeug, ideal für kleine Teile, die eine feine Oberflächengüte benötigen.
2
Spanwinkel vs. Material
- 0° für kurzspanende Werkstoffe
- 12° für langspanende Werkstoffe
- 20° für klebrige und langspanende Werkstoffe
3
Bearbeitung gegen die Gegenspindel
Empfohlene Wendeplatten beim Abstechen gegen die Gegenspindel sind YR, ZR und SR. Für maximale Stabilität des Werkstücks verwenden Sie den speziellen Werkzeughalter WSK15EL 12Q6-2P.
4
Benutzerdefinierte Eckoptionen
Für Abstech/Cut-Off-Anwendungen, die unterschiedliche Eckausführungen erfordern, kann WhizCut jeden Typ anbieten. Wenden Sie sich an Ihren Händler vor Ort, um die beste Option für Ihre Bedürfnisse zu finden
Produkttabellen
Abstechen Wendeplatten — WhizCut Original
Wendeplatten zum Abstechen | Stil P, PS, Y, Z, S, U
Wendeplatten Auswahl:
Weitere Informationen
Passende Werkzeughalter
Wendeplatten zum Abstechen gegen Gegenspindel | Stil YR, ZR, SR
Wendeplatten Auswahl:
| Wendeplatten | L | B | V | Max. Ø | R | Spanwinkel | 8M | B8 | C8 | F8 | ND8 | NF8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K11EL P0,5-12 | 11 | 0,5 | 0° | 4 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K11EL P0,8-12 | 11 | 0,8 | 0° | 7 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K11EL P1,0-12 | 11 | 1 | 0° | 9 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K11EL P1,5-12 | 11 | 1,5 | 0° | 11 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K15EL PS0,5-12 | 15 | 0,5 | 0° | 3 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K15EL P0,7-12 | 15 | 0,7 | 0° | 5 | 0 | 12° | ○ | ○ | ○ | ○ | - | - |
| K15EL P1,0-12 | 15 | 1 | 0° | 10 | 0 | 12° | ● | ○ | ○ | ○ | - | - |
| K15EL P1,0-12-R05 | 15 | 1 | 0° | 10 | 0,05 | 12° | ● | ● | ○ | ● | ● | ● |
| K15EL P1,2-12 | 15 | 1,2 | 0° | 12 | 0 | 12° | ● | ○ | ○ | ○ | - | - |
| K15EL P1,5-12 | 15 | 1,5 | 0° | 12,7 | 0 | 12° | ● | ○ | ○ | ○ | - | - |
| K15EL P1,5-12-R05 | 15 | 1,5 | 0° | 12,7 | 0,05 | 12° | ● | ● | ○ | ● | ● | ● |
| K15EL P1,5-20 | 15 | 1,5 | 0° | 12 | 0 | 20° | ○ | ○ | ○ | ○ | - | - |
| K15EL P2,0-12 | 15 | 2 | 0° | 12,7 | 0 | 12° | ● | ○ | ○ | ○ | - | - |
| K11EL ZR0,5-12 | 11 | 0,5 | 15° | 4 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K11EL ZR1,0-0 | 11 | 1 | 15° | 9 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K11EL ZR1,0-12 | 11 | 1 | 15° | 9 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K11EL ZR1,0-12-R05 | 11 | 1 | 15° | 9 | 0,05 | 12° | ○ | ○ | ○ | ● | - | - |
| K11EL ZR1,5-0 | 11 | 1,5 | 15° | 11 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K11EL ZR1,5-12 | 11 | 1,5 | 15° | 11 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL YR1,5-12 | 15 | 1,5 | 6° | 12 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL YR2,0-12 | 15 | 2 | 6° | 12 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,0-0 | 15 | 1 | 15° | 10 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,0-12 | 15 | 1 | 15° | 10 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,0-12-R05 | 15 | 1 | 15° | 10 | 0,05 | 12° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,5-0 | 15 | 1,5 | 15° | 12 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,5-12 | 15 | 1,5 | 15° | 12 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL ZR1,5-12-R05 | 15 | 1,5 | 15° | 12 | 0,05 | 12° | ● | ● | ○ | ● | - | - |
| K15EL ZR2,0-0 | 15 | 2 | 15° | 12 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K15EL ZR2,0-12 | 15 | 2 | 15° | 12 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL SR1,0-0 | 15 | 1 | 20° | 5,5 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K15EL SR1,0-12 | 15 | 1 | 20° | 5,5 | 0 | 12° | ● | ● | ○ | ● | - | - |
| K15EL SR1,5-0 | 15 | 1,5 | 20° | 8 | 0 | 0° | ● | ● | ○ | ● | - | - |
| K15EL SR1,5-12 | 15 | 1,5 | 20° | 8 | 0 | 12° | ● | ● | ○ | ● | - | - |
