Grooving inserts for tight tolerances

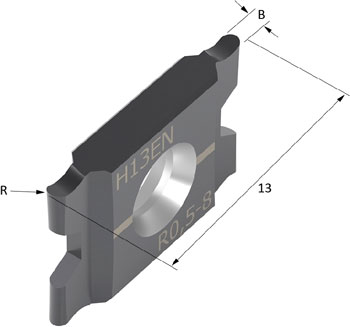

Style R | Inserts for radius Grooving

          Stock Price
group
Inserts R B Max A t 8M F8 B8
H13EN R0,15 0,15 0,3 0,6 1,05 E E E H5
H13EN R0,2 0,2 0,4 0,8 1 E E E H4
H13EN R0,25 0,25 0,5 1 0,95 E E E H4
H13EN R0,3 0,3 0,6 1,2 0,9 E E E H4
H13EN R0,33 0,33 0,66 1,3 0,87 E k E H4
H13EN R0,35 0,35 0,7 1,4 0,85 E E E H4
H13EN R0,4 0,4 0,8 1,6 0,8 E E E H4
H13EN R0,5 0,5 1 2 0,7 E E E H4
H13EN R0,5L 0,5 1 3 0,7 E E E H4
H13EN R0,53 0,53 1,06 2,1 0,67 E E E H4
H13EN R0,55 0,55 1,1 2,2 0,65 E E E H4
H13EN R0,6 0,6 1,2 2,4 0,6 E E E H4
H13EN R0,75 0,75 1,5 3 0,45 E E E H4
H13EN R1,0 1 2 3 0,2 E E E H4


t = from side of holder to cutting edge

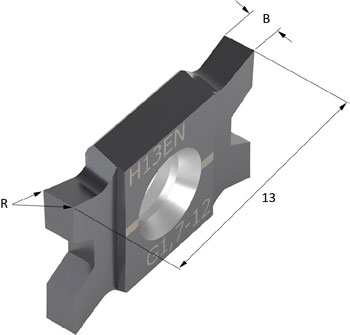

Style G | Inserts for grooving, sharp corners

        Stock Price
group
Inserts B Max A t 8M F8 B8
H13EN G0,1-12 0,1 0,2 1,15 E - E H4
H13EN G0,2-12 0,2 0,4 1,1 E - E H4
H13EN G0,25-12 0,25 0,5 1,075 E - E H4
H13EN G0,3-12 0,3 0,6 1,05 E - E H4
H13EN G0,35-12 0,35 0,7 1,025 E - E H4
H13EN G0,4-12 0,4 0,8 1 E E E H4
H13EN G0,45-12 0,45 0,9 975 E E E H4
H13EN G0,5-12 0,5 1 0,95 E E E H3
H13EN G0,5-12L 0,5 3 0,95 E E E H3
H13EN G0,6-12 0,6 1,2 0,9 E E E H3
H13EN G0,7-12 0,7 1,4 0,85 E E E H3
H13EN G0,8-12 0,8 1,6 0,8 E E E H3
H13EN G0,9-12 0,9 1,8 0,75 E E E H3
H13EN G0,95-12 0,95 1,9 725 E E E H3
H13EN G1,0-12 1 2 0,7 E E E H3
H13EN G1,0-12L 1 3 0,7 E E E H3
H13EN G1,05-12 1,05 2,1 675 E E E H3
H13EN G1,10-12 1,1 2,2 0,65 E E E H3
H13EN G1,15-12 1,15 2,3 625 E E E H3
H13EN G1,25-12 1,25 2,5 575 E E E H3
H13EN G1,3-12 1,3 2,6 0,55 E E E H3
H13EN G1,35-12 1,35 2,7 525 E E E H3
H13EN G1,45-12 1,45 2,9 475 E E E H3
H13EN G1,5-12 1,5 3 0,45 E E E H3
H13EN G1,65-12 1,65 3 375 E E E H3
H13EN G1,75-12 1,75 3 325 E E E H3
H13EN G1,9-12 1,9 3 0,25 E E E H3
H13EN G2,0-12 2 3 0,2 E E E H3
H13EN G2,05-12 2,05 3 175 E E E H3
H13EN G2,15-12 2,15 3 125 E E E H3



t = from side of holder to cutting edge

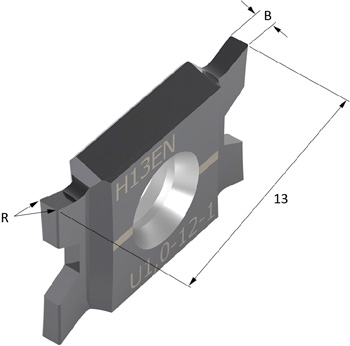

Style U | Inserts for grooving, radius corners

          Stock Price
group
Inserts B Max A R t 8M F8 B8 NF8 ND8
H13EN U0,4-12-05 0,4 0,8 0,05 1 E E E - - H4
H13EN U0,45-12-05 0,45 0,9 0,05 975 E E E - - H4
H13EN U0,5-12-05 0,5 1 0,05 0,95 E E E - - H4
H13EN U0,6-12-05 0,6 1,2 0,05 0,9 E E E - - H4
H13EN U0,7-12-05 0,7 1,4 0,05 0,85 E E E - - H4
H13EN U0,8-12-05 0,8 1,6 0,05 0,8 E E E k k H4
H13EN U0,9-12-05 0,9 1,8 0,05 0,75 E E E k k H4
H13EN U0,95-12-05 0,95 1,9 0,05 725 E E E k k H4
H13EN U1,0-12-05 1 2 0,05 0,7 E E E k k H4
H13EN U1,0-12-1 1 2 0,1 0,7 E E E E E H4
H13EN U1,05-12-1 1,05 2,1 0,1 675 E E E k k H4
H13EN U1,10-12-1 1,1 2,2 0,1 0,65 E E E k k H4
H13EN U1,15-12-1 1,15 2,3 0,1 625 E E E E E H4
H13EN U1,25-12-1 1,25 2,5 0,1 575 E E E k k H4
H13EN U1,3-12-1 1,3 2,6 0,1 0,55 E E E E E H4
H13EN U1,35-12-1 1,35 2,7 0,1 525 E E E k k H4
H13EN U1,45-12-1 1,45 2,9 0,1 475 E E E k k H4
H13EN U1,5-12-1 1,5 3 0,1 0,45 E E E E E H4
H13EN U1,65-12-1 1,65 3 0,1 375 E E E E E H4
H13EN U1,75-12-1 1,75 3 0,1 325 E E E E E H4
H13EN U1,9-12-1 1,9 3 0,1 0,25 E E E E E H4
H13EN U2,0-12-1 2 3 0,1 0,2 E E E k k H4
H13EN U2,05-12-1 2,05 3 0,1 175 E E E E E H4
H13EN U2,15-12-1 2,15 3 0,1 125 E E E E E H4

t = from side of holder to cutting edge
