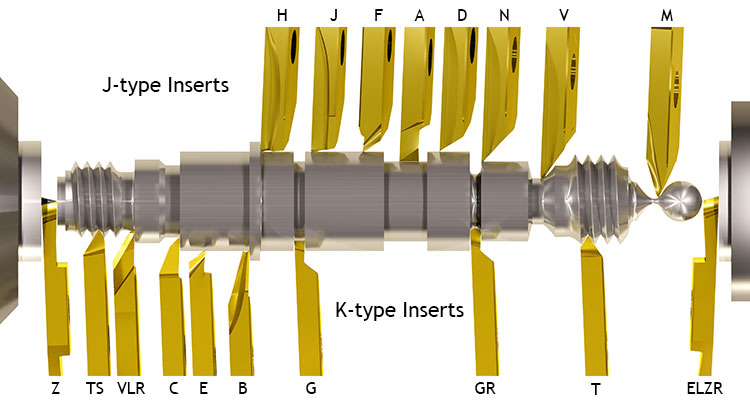

Applikationer i längdsvarvar



Klicka på skäret för mer information om det Skär P, Y, Z, S, U för avstickning Skär TS för partiell profilgängning Skär VLR för baksvarvningsprofiler Skär C för baksvarvning där en underskärning är önskad Skär för baksvarvning med extra avslutande beskärning Skär för baksvarvning Skär för spårstickning Skär för spårstickning med radie Skär för partiell profilgängning Skär YR, ZR och SR för avstickning mot subspindeln Skär H för svarvning Skär J för svarvning Skär F för baksvarvning och extra avslutande beskärning Skär A för spårsvarvning Skär D för finsvarvning och kopiersvarvning Skär N för finsvarvning och kopiersvarvning Skär V för finsvarvning och kopiersvarvning Skär M för profilsvarvning och kopiersvarvning

(Klicka på ett skär för mer information)

J-typ verktyg

för axiell längdsvarvning (svarvning, kopiersvarvning, spårsvarvning)
Hållare med WhizFix fastspänning för axiell svarvning

med WhizFix spännsystem

Verktygshållare med skruv för axiell svarvning

med centrumlåst skruv

Skär för axiell svarvning
J-typ vändskär

K-typ verktyg

för radiell svarvning (spårstickning, gängning, avstickning och baksvarvning)
Hållare med WhizFix för radiell svarvning

med WhizFix spännsystem

Verktygshållare med centrumskruv för radiell svarvning

med centrumlåst skruv

Radiella svarvskär
J-typ vändskär		 Baksvarvningsskär
Baksvarvning

Skärspecifikation

Storlek 11 skär är lämpliga för den konventionella typen automatiska svarvar där vinkeln mellan skenorna är mindre än 55°.



Skär storlek 11 för konventionella automatsvarvar
Vändskär V h
J11 45° 6
K11 45° 6
J15 55° 8
K15 55° 8
J20 50° 10
K20 50° 10

Hörnalternativ
Skär med skarpt hörn Skär med hörnradie Skär med skarpt hörn och slipplatta Skär med hörnradie och slipplatta

Skarpa hörn

Vändskär för axiell svarvning med ett skarpt hörn för minsta möjliga skärtryck.

Full radie

Vändskär med en full radie för att en bra kombination av ett lätt radiellt tryck, bra skärlivslängd och en slät yta.

Planfasett

Vändskär med en smal kant, en planfasett, parallell med centerlinjen på maskinens axel. Planfasetten skapar en fin yta även vid höga matningar.

Radie och planfasett

Vändskär för axiell svarvning med både en planfasett och en radie för att få både en lång livslängd på skären och en slät yta.
