Radial svarvning: K-typ vändskär & hållare

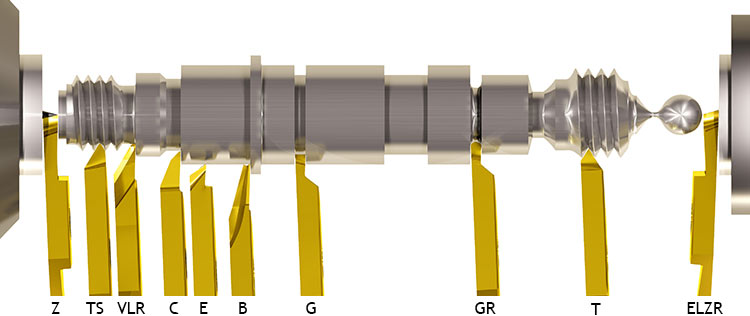

Vändskär för baksvarvning, spårstickning, gängning och avstickning Vändskär P, Y, Z, S, U för avstickning Vändskär TS för partiell profilgängning Vändskär VLR för baksvarvningsprofiler Vändskär C för baksvarvning där det krävs släppning Vändskär för baksvarvning med extra fin ytfinish Vändskär för baksvarvning Vändskär för spårstickning Vändskär för radie-spårsvarvning Vändskär för partiell profilgängning Skär YR, ZR och SR för avstickning mot subspindeln


Resulterande skärande kraft för verktyg av K-typ Resulterande skärande kraft för verktyg av K-typ från ovan

Vändskär av K-typ används för baksvarvning, gängning, spårsvarvning och avstickning. WhizCut har ett brett utbud av vändskär för dessa applikationer så det rätta skäret alltid ska kunna fås.

Vändskäret av K-typ lutas något i hållaren för att ge en god släppning och samtidigt maximal stabilitet. Den välriktade resulterande krafterna på skär och hållare illustreras bredvid.

Resulterande skärkraft = Resulterande skärkraft



Hållare för avstickning

WhizCut har flera olika typer av hållare för avstickning. Hållare finns för avstickning mot subspindeln och när delen är mycket liten och måste gripas av subspindel. WhizAdjust är en hållare med justerbar höjd för baksvarvning.

WSK15ER 1212K-2 B Hållare för avstickning mot subspindeln
WSK15ER 1212K-2 P WhizCut konventionell hållare
WSK15EL 12 Q6 K-2P Vänster-hållare med vändskäret i centrum

Rekommenderade skärdata för vändskär av K-typ

Material Hårdhet Matning
 m / min m / min
HB mm / varv Obelagd Belagd

Kolstål 150 0,07-0,15 130-230 160-270
250 0,05-0,12 100-190 120-220
350 0,04-0,10 60-120 70-140

Legerat stål 200 0,05-0,12 90-160 110-190
300 0,04-0,10 60-120 70-140
400 0,03-0,08 40-80 50-100

Rostfritt stål 150 0,05-0,12 90-160 110-190
250 0,04-0,10 60-120 70-140
350 0,03-0,08 40-80 50-100
Material Hårdhet Matning
 m / min m / min
HB mm / varv Obelagd Belagd

Hög temperatur legering 200 0,03-0,09 30-90 40-110
300 0,03-0,09 20-75 25-90
400 0,03-0,09 15-50 20-65

Mässing <110 0,07-0,25 250-500 300-700
>110 0,05-0,20 175-350 250-500

Koppar <100 0,07-0,25 200-400 250-500
>100 0,05-0,20 140-280 175-350

Aluminium <100 0,07-0,15 250-600 300-700
>100 0,06-0,15 175-400 250-500

Ytterligare skärdata
