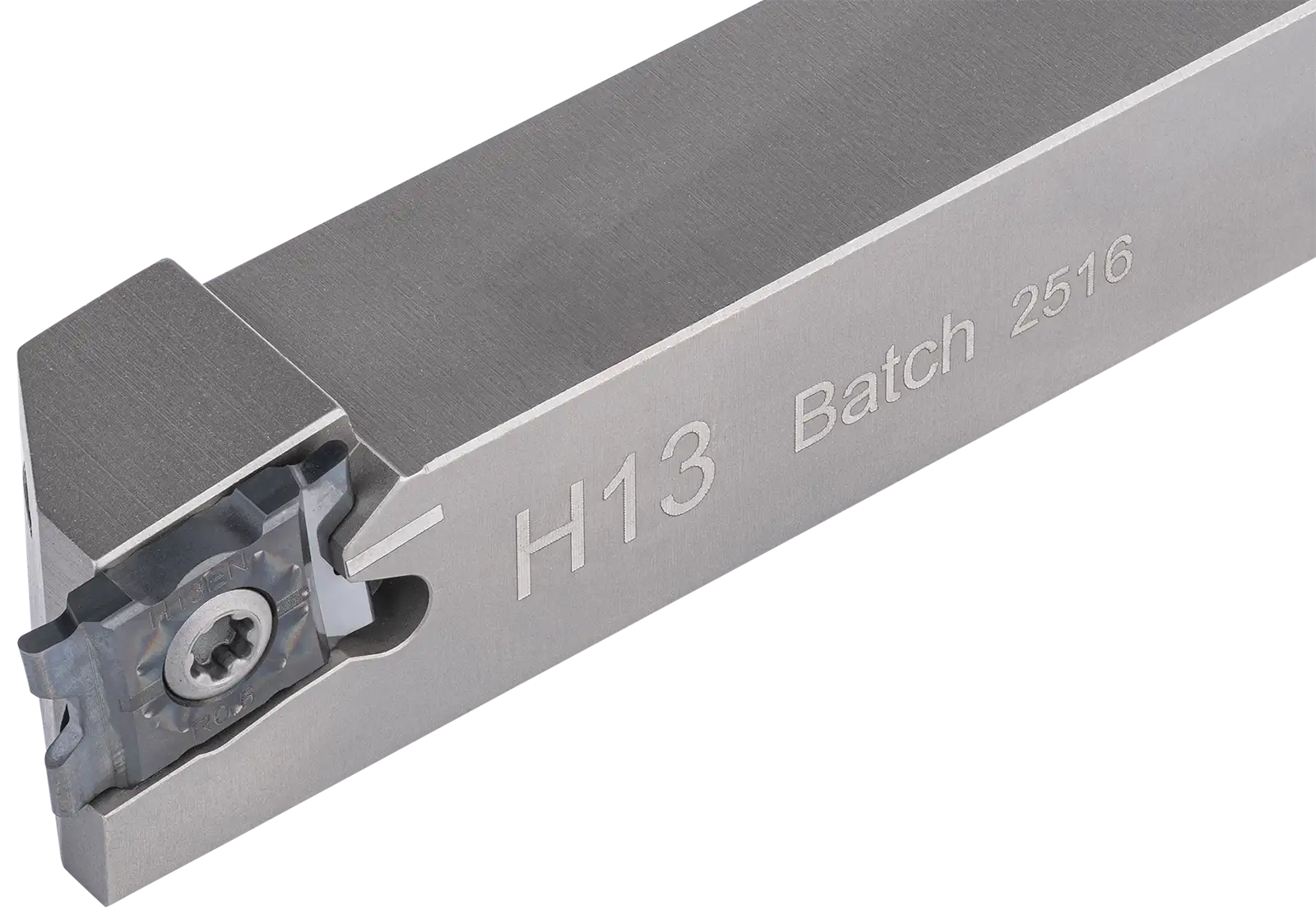

WhizGroove
Ranurado
Mejor Ranurado con cuatro filos
Una herramienta de Ranurado que aumenta la productividad y la eficiencia general en el mecanizado de precisión. El ángulo de desprendimiento estándar de 12 grados reduce el desgaste de la herramienta y prolonga la vida útil del Inserto, lo que convierte a WhizGroove en una herramienta crucial para mantener una alta calidad y obtener resultados consistentes en tornos suizos.
Ventajas de WhizGroove
- Combinación ganadora: Geometrías precisas y cuatro filos de corte afilados.
- Rectificado de precisión: Todos los Insertos están rectificados con precisión en sus cuatro filos.
- Opciones versátiles: WhizGroove está disponible con esquinas afiladas, radio y radio completo.
- Integración perfecta: Utilice WhizGroove con WhizFix 2.0 para un indexado rápido y suave del Inserto.
- Aumente la productividad: Con control de viruta avanzado. Utilice portaherramientas WhizHip con refrigerante.
Tolerancias estrictas
Estos Insertos rectificados con precisión y con cuatro filos de corte están fabricados para la producción con tolerancias estrictas, asegurando una calidad consistente dentro de +/- 0,01 mm.
Los Insertos WhizGroove proporcionan un ángulo de desprendimiento estándar de 12 grados, mejorando la productividad y la precisión.
Incorpore WhizGroove a su flujo de trabajo para manejar tareas de producción exigentes con facilidad, asegurando un alto rendimiento y resultados precisos. Esto hará que sus operaciones sean más fluidas, reducirá el tiempo de inactividad y aumentará la productividad y los beneficios.
Ranurado y control de viruta
Los insertos WhizGroove están diseñados para ofrecer un rendimiento excepcional en una amplia gama de materiales. Sus filos de corte afilados y excelente control de viruta permiten el Ranurado en una sola pasada, reduciendo los riesgos de enredos de viruta. El problema principal suelen ser las virutas pequeñas y flexibles de la segunda pasada, no las grandes virutas de la primera pasada. Funcionan excepcionalmente bien con refrigerante de alta presión a través del portaherramientas.
Tablas de productos
Insertos WhizGroove
Insertos para Ranurado | Estilo G, U
Filtrar Insertos:
| Insertos | B | A | R | t | Anillo de retención/DIN 471 | 8M | B8 | F8 | ND8 | NF8 |
|---|---|---|---|---|---|---|---|---|---|---|
| H13EN G0,1-12 | 0,1 | 0,2 | 0 | 1,15 | - | ● | ● | - | - | - |
| H13EN G0,2-12 | 0,2 | 0,4 | 0 | 1,1 | - | ● | ● | - | - | - |
| H13EN G0,25-12 | 0,25 | 0,5 | 0 | 1,075 | - | ● | ● | - | - | - |
| H13EN G0,3-12 | 0,3 | 0,6 | 0 | 1,05 | - | ● | ● | - | - | - |
| H13EN G0,35-12 | 0,35 | 0,7 | 0 | 1,025 | - | ● | ● | - | - | - |
| H13EN G0,4-12 | 0,4 | 0,8 | 0 | 1 | - | ● | ● | ● | - | - |
| H13EN U0,4-12-05 | 0,4 | 0,8 | 0,05 | 1 | - | ● | ● | ● | - | - |
| H13EN G0,45-12 | 0,45 | 0,9 | 0 | 0,975 | - | ● | ● | ● | - | - |
| H13EN U0,45-12-05 | 0,45 | 0,9 | 0,05 | 0,975 | - | ● | ● | ● | - | - |
| H13EN G0,5-12 | 0,5 | 1 | 0 | 0,95 | 0,4 | ● | ● | ● | - | - |
| H13EN G0,5-12L | 0,5 | 3 | 0 | 0,95 | 0,4 | ● | ● | ● | - | - |
| H13EN U0,5-12-05 | 0,5 | 1 | 0,05 | 0,95 | 0,4 | ● | ● | ● | - | - |
| H13EN G0,55-12 | 0,55 | 1,1 | 0 | 0,925 | - | ● | ● | ● | - | - |
| H13EN G0,6-12 | 0,6 | 1,2 | 0 | 0,9 | 0,5 | ● | ● | ● | - | - |
| H13EN U0,6-12-05 | 0,6 | 1,2 | 0,05 | 0,9 | 0,5 | ● | ● | ● | - | - |
| H13EN G0,7-12 | 0,7 | 1,4 | 0 | 0,85 | 0,6 | ● | ● | ● | - | - |
| H13EN U0,7-12-05 | 0,7 | 1,4 | 0,05 | 0,85 | 0,6 | ● | ● | ● | - | - |
| H13EN G0,8-12 | 0,8 | 1,6 | 0 | 0,8 | 0,7 | ● | ● | ● | - | - |
| H13EN U0,8-12-05 | 0,8 | 1,6 | 0,05 | 0,8 | 0,7 | ● | ● | ● | ○ | ○ |
| H13EN G0,9-12 | 0,9 | 1,8 | 0 | 0,75 | 0,8 | ● | ● | ● | - | - |
| H13EN U0,9-12-05 | 0,9 | 1,8 | 0,05 | 0,75 | 0,8 | ● | ● | ● | ○ | ○ |
| H13EN G0,95-12 | 0,95 | 1,9 | 0 | 0,725 | 0,8 | ● | ● | ● | - | - |
| H13EN U0,95-12-05 | 0,95 | 1,9 | 0,05 | 0,725 | 0,8 | ● | ● | ● | ○ | ○ |
| H13EN G1,0-12 | 1 | 2 | 0 | 0,7 | 0,9 | ● | ● | ● | - | - |
| H13EN G1,0-12L | 1 | 3 | 0 | 0,7 | 0,9 | ● | ● | ● | - | - |
| H13EN U1,0-12-05 | 1 | 2 | 0,05 | 0,7 | 0,9 | ● | ● | ● | ○ | ○ |
| H13EN U1,0-12-05L | 1 | 3 | 0,05 | 0,7 | 0,9 | ● | ● | ○ | ○ | ○ |
| H13EN U1,0-12-1 | 1 | 2 | 0,1 | 0,7 | 0,9 | ● | ● | ● | ● | ● |
| H13EN G1,05-12 | 1,05 | 2,1 | 0 | 0,675 | 0,9 | ● | ● | ● | - | - |
| H13EN U1,05-12-1 | 1,05 | 2,1 | 0,1 | 0,675 | 0,9 | ● | ● | ● | ○ | ○ |
| H13EN G1,1-12 | 1,1 | 2,2 | 0 | 0,65 | 1 | ● | ● | ● | - | - |
| H13EN U1,1-12-1 | 1,1 | 2,2 | 0,1 | 0,65 | 1 | ● | ● | ● | ○ | ○ |
| H13EN G1,15-12 | 1,15 | 2,3 | 0 | 0,625 | 1 | ● | ● | ● | - | - |
| H13EN U1,15-12-1 | 1,15 | 2,3 | 0,1 | 0,625 | 1 | ● | ● | ● | ● | ● |
| H13EN G1,25-12 | 1,25 | 2,5 | 0 | 0,575 | - | ● | ● | ● | - | - |
| H13EN U1,25-12-1 | 1,25 | 2,5 | 0,1 | 0,575 | - | ● | ● | ● | ○ | ○ |
| H13EN G1,3-12 | 1,3 | 2,6 | 0 | 0,55 | 1,2 | ● | ● | ● | - | - |
| H13EN U1,3-12-1 | 1,3 | 2,6 | 0,1 | 0,55 | 1,2 | ● | ● | ● | ● | ● |
| H13EN G1,35-12 | 1,35 | 2,7 | 0 | 0,525 | 1,2 | ● | ● | ● | - | - |
| H13EN U1,35-12-1 | 1,35 | 2,7 | 0,1 | 0,525 | 1,2 | ● | ● | ● | ○ | ○ |
| H13EN G1,45-12 | 1,45 | 2,9 | 0 | 0,475 | - | ● | ● | ● | - | - |
| H13EN U1,45-12-1 | 1,45 | 2,9 | 0,1 | 0,475 | - | ● | ● | ● | ○ | ○ |
| H13EN G1,5-12 | 1,5 | 3 | 0 | 0,45 | - | ● | ● | ● | - | - |
| H13EN U1,5-12-1 | 1,5 | 3 | 0,1 | 0,45 | - | ● | ● | ● | ● | ● |
| H13EN G1,65-12 | 1,65 | 3 | 0 | 0,375 | 1,5 | ● | ● | ● | - | - |
| H13EN U1,65-12-1 | 1,65 | 3 | 0,1 | 0,375 | 1,5 | ● | ○ | ○ | ● | ● |
| H13EN G1,75-12 | 1,75 | 3 | 0 | 0,325 | - | ● | ● | ● | - | - |
| H13EN U1,75-12-1 | 1,75 | 3 | 0,1 | 0,325 | - | ● | ○ | ○ | ● | ● |
| H13EN G1,9-12 | 1,9 | 3 | 0 | 0,25 | 1,75 | ● | ● | ● | - | - |
| H13EN U1,9-12-1 | 1,9 | 3 | 0,1 | 0,25 | 1,75 | ● | ○ | ○ | ● | ● |
| H13EN G2,0-12 | 2 | 3 | 0 | 0,2 | - | ● | ● | ● | - | - |
| H13EN U2,0-12-1 | 2 | 3 | 0,1 | 0,2 | - | ● | ○ | ○ | ● | ● |
| H13EN G2,05-12 | 2,05 | 3 | 0 | 0,175 | - | ● | ● | ● | - | - |
| H13EN U2,05-12-1 | 2,05 | 3 | 0,1 | 0,175 | - | ● | ○ | ○ | ● | ● |
| H13EN G2,15-12 | 2,15 | 3 | 0 | 0,125 | 2 | ● | ● | ● | - | - |
| H13EN U2,15-12-1 | 2,15 | 3 | 0,1 | 0,125 | 2 | ● | ○ | ○ | ● | ● |
Más información
Insertos para Ranurado de radio | Estilo R
Filtrar Insertos:
| Insertos | R | B | A | t | 8M | B8 | F8 | ND8 | NF8 |
|---|---|---|---|---|---|---|---|---|---|
| H13EN R0,15 | 0,15 | 0,3 | 0,6 | 1,05 | ● | ● | ● | - | - |
| H13EN R0,175 | 0,175 | 0,35 | 0,7 | 1,025 | ● | ○ | ○ | - | - |
| H13EN R0,2 | 0,2 | 0,4 | 0,8 | 1 | ● | ● | ● | - | - |
| H13EN R0,25 | 0,25 | 0,5 | 1 | 0,95 | ● | ● | ● | - | - |
| H13EN R0,3 | 0,3 | 0,6 | 1,2 | 0,9 | ● | ● | ● | - | - |
| H13EN R0,33 | 0,33 | 0,66 | 1,3 | 0,87 | ● | ● | ● | - | - |
| H13EN R0,35 | 0,35 | 0,7 | 1,4 | 0,85 | ● | ● | ● | - | - |
| H13EN R0,4 | 0,4 | 0,8 | 1,6 | 0,8 | ● | ● | ● | - | - |
| H13EN R0,5 | 0,5 | 1 | 2 | 0,7 | ● | ● | ● | ○ | ○ |
| H13EN R0,5L | 0,5 | 1 | 3 | 0,7 | ● | ● | ● | ○ | ○ |
| H13EN R0,53 | 0,53 | 1,06 | 2,1 | 0,67 | ● | ● | ● | ○ | ○ |
| H13EN R0,55 | 0,55 | 1,1 | 2,2 | 0,65 | ● | ● | ● | ○ | ○ |
| H13EN R0,6 | 0,6 | 1,2 | 2,4 | 0,6 | ● | ● | ● | ○ | ○ |
| H13EN R0,635 | 0,635 | 1,27 | 2,54 | 0,565 | ● | ● | ○ | ○ | ○ |
| H13EN R0,75 | 0,75 | 1,5 | 3 | 0,45 | ● | ● | ● | ● | ● |
| H13EN R1,0 | 1 | 2 | 3 | 0,2 | ● | ● | ● | ● | ● |
Más información
