WhizThread offre una finitura superficiale impeccabile e riduce i tempi ciclo per la filettatura, tutto grazie al suo design stabile con quattro taglienti rettificati di precisione.
Menu
Home / Utensili da taglio / Filettatura / Filettatura WhizThread

PRECISIONE PER UNA FILETTATURA PERFETTA

Il design innovativo di WhizThread presenta quattro taglienti rettificati di precisione, che garantiscono una stabilità eccezionale durante il processo di filettatura. Questa stabilità è cruciale in quanto riduce al minimo vibrazioni e deflessione dell'utensile, portando a un taglio più liscio e consistente. Di conseguenza, la finitura superficiale del componente filettato è significativamente migliorata, raggiungendo un elevato livello di precisione e qualità.

Vantaggi di WhizThread

  • Inserti per filettatura rettificati di precisione con passo da 0,2 a 2,0 mm (120, 12 TPI).
  • Montaggio tangenziale per una migliore stabilità.
  • Utensili per filettatura con quattro taglienti.
  • Possibilità di filettare fino alla spalla.
  • Prestazioni eccezionali per filettature Trapezoidali e ACME.

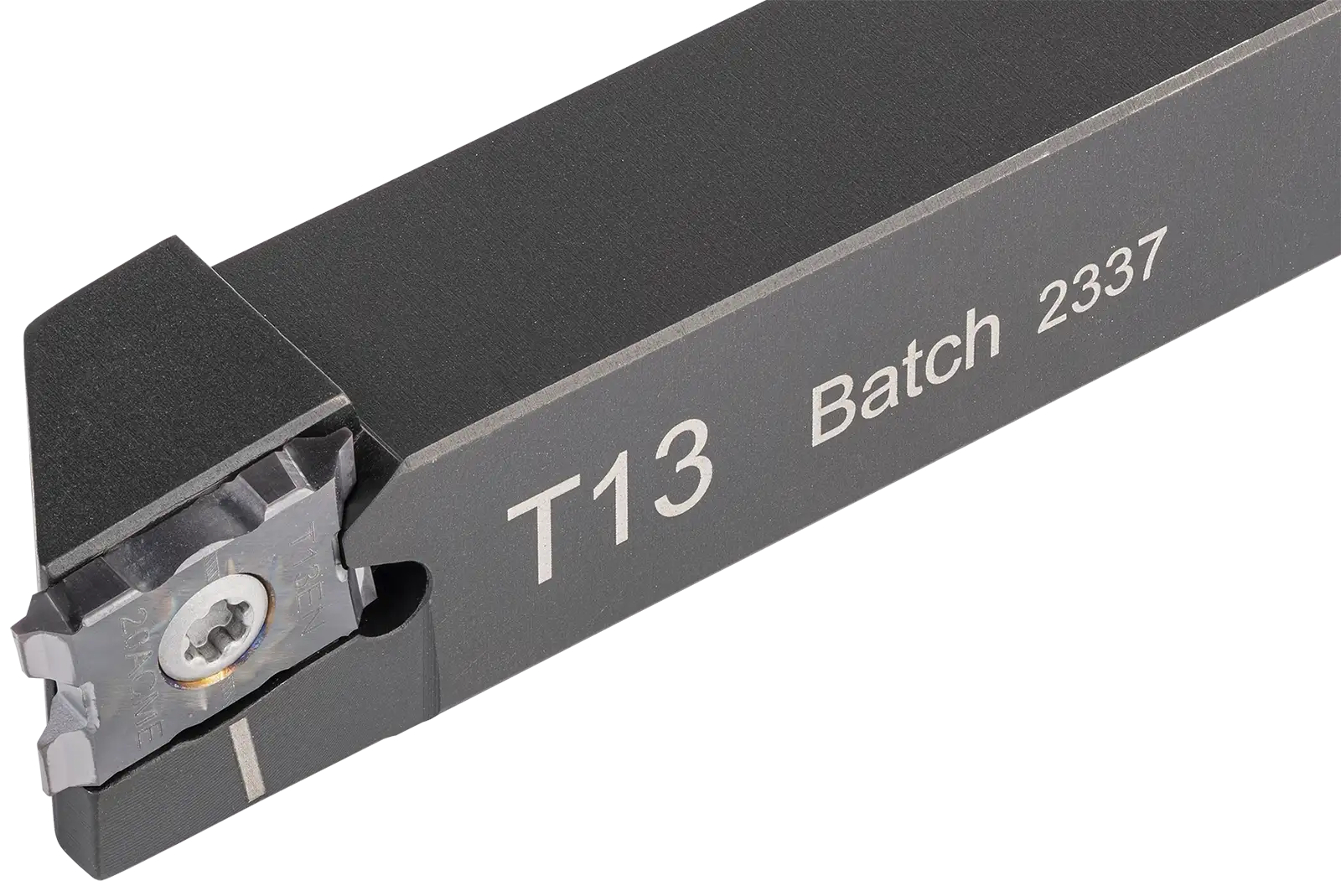

WhizThread TST13ER 1212K-2 con T13EN 20ACME

AUMENTO DELLA STABILITÀ

La maggiore stabilità consente velocità e avanzamenti di lavorazione più elevati, riducendo il tempo di ciclo complessivo. Ciò significa che non solo la qualità del prodotto finito è superiore, ma anche l'efficienza del processo di produzione è notevolmente aumentata. In sostanza, WhizThread combina alte prestazioni con vantaggi in termini di risparmio di tempo, rendendolo una scelta eccellente per applicazioni di filettatura di precisione.

TR, ACME e Stub ACME

Questi inserit per filettatura presentano un'ulteriore distanza laterale lungo il profilo, mantenendo una stabilità eccezionale.

  • Perfetti per tutte le classi di tolleranza: Tutti gli inserit sono realizzati secondo gli standard ISO e AISI.
  • Ottima distanza: Anche quando l'angolo dell'elica varia ai diametri maggiore e minore.
  • Buona finitura superficiale: Grazie a una distanza sufficiente.
  • Stabilità eccezionale: Rispetto agli inserit per filettatura di design tradizionale.
  • Aumento della produttività: Utilizzo di velocità e avanzamenti più elevati grazie alla combinazione di elevata stabilità e scarichi.
  • Inserit personalizzati: Possono essere realizzati anche con vantaggi simili, per moduli e altri tipi di filettatura.
Quattro taglienti - massima stabilità

WhizGuide

Seleziona i tuoi portautensili con l'angolo di taglio ideale

1

Angolo di taglio: +2°, +4°,+6°

  • Il segreto per filettare pezzi molto piccoli è selezionare l'angolo di taglio corretto del portautensile.
  • I portautensili WhizThread sono disponibili con un angolo di taglio di 2°, 4° e +6° o maggiore.
2

Passo e diametro

  • La tabella WhizGuide raccomanda un portautensile appropriato, a seconda della filettatura e del diametro del pezzo.
  • Se si dispone di un rapporto passo-diametro molto elevato, consigliamo portautensili speciali.
Raccomandazione del portautensile WhizThread per diametro (mm)

Diametro mm

Raccomandazione portautensili WhizThread

Selettore utensili WhizThread

Profilo filettatura: -

Inserto raccomandato: -

Angolo portautensile raccomandato: -

Velocità di taglio ottimale: -

Passate raccomandate: -

Altezza profilo: -

Differenze tra piccoli e grandi inserit per profili di filettatura

Inserto con profili di filettatura piccoli (ER) 0,20-1,0 ISO e 120-24 UN
WhizThread T13ER esempio di filettatura
Inserto con profili di filettatura grandi (EN) ≥1,25 ISO e ≤20 UN
WhizThread T13EN esempio di filettatura

Tabelle prodotti

Inserit per filettatura — WhizThread

Filettatura ISO
T-ISO
Filettatura UN
T-UN
Filettatura UNJ
T-UNJ
Filettatura NPT
T-NPT
Filettatura NPTF
T-NPTF
Filettatura Withworth
T-Withworth
Filettatura a profilo parziale
Profilo parziale
Filettatura a movimento TR
T-Tr
Filettatura ACME
T-ACME
Filettatura a movimento STACME
T-STACME

Inserit per filettatura a profilo completo | T-ISO

inserit filtro:

InseritPasso mmtL8MB8C8F8ND8NF8
T13EL 0,5ISO0,50,313○○-○○-
T13ER 0,2ISO0,20,1513●●----
T13ER 0,25ISO0,250,213●●-●--
T13ER 0,3ISO0,30,213●●-●--
T13ER 0,35ISO0,350,2513●●-●--
T13ER 0,4ISO0,40,2513●●-●--
T13ER 0,45ISO0,450,313●●-●--
T13ER 0,5ISO0,50,313●●○●○-
T13ER 0,6ISO0,60,3513●●○●○-
T13ER 0,7ISO0,70,413●●○●○-
T13ER 0,75ISO0,750,413●●○●○○
T13ER 0,8ISO0,80,4513●●○●○○
T13ER 1,0ISO10,5513●●○●●●
T13EN 1,25ISO1,251,113●○○○●●
T13EN 1,5ISO1,51,113●○○○●●
T13EN 1,75ISO1,751,113●○○○●●
T13EN 2,0ISO21,113●○○○●●
WhizThread filettatura ISO UN
WhizThread disegno T13ER 1-0 ISO

Le immagini mostrano profili di filettatura piccoli (ER)

Inserit per filettatura a profilo completo UNC, UNF, UNEF, UNS | T-UN

inserit filtro:

InseritTPItL8MB8C8F8ND8NF8
T13ER 120UN1200,1513●●-●--
T13ER 96UN960,213○○-○--
T13ER 90UN900,213●●-●--
T13ER 80UN800,213●●○●--
T13ER 72UN720,2513●●○●--
T13ER 64UN640,2513●●○●--
T13ER 56UN560,313●●○●--
T13ER 48UN480,3513●●○●--
T13ER 44UN440,3513●●○●--
T13ER 40UN400,413●●○●--
T13ER 36UN360,413●●○●--
T13ER 32UN320,4513●●○●--
T13ER 28UN280,513●●○●--
T13ER 24UN240,5513●●○●●●
T13EN 20UN201,113●○○○●●
T13EN 18UN181,113●○○○●●
T13EN 16UN161,113●○○○●●
T13EN 14UN141,113●○○○●●
T13EN 13UN131,113●○○○●●
T13EN 12UN121,113●○○○●●
WhizThread filettatura ISO UN
WhizThread disegno T13ER 24UN

Le immagini mostrano profili di filettatura piccoli (ER)

Inserit per filettatura a profilo completo UNJC, UNJF, UNJEF, UNJS | T-UNJ

inserit filtro:

InseritTPItL8MB8C8F8ND8NF8
T13ER 80UNJ800,213○○-○--
T13ER 72UNJ720,2513○○-○--
T13ER 64UNJ640,2513○○-○--
T13ER 56UNJ560,313○○-○--
T13ER 48UNJ480,3513●●○●--
T13ER 40UNJ400,413●●○●--
T13ER 36UNJ360,413●●○●--
T13ER 32UNJ320,4513●●○●--
T13ER 28UNJ280,513●●○●--
T13ER 24UNJ240,5513●●○●--
T13EN 20UNJ201,113●○○○●●
T13EN 18UNJ181,113●○○○●●
T13EN 16UNJ161,113●○○○●●
T13EN 14UNJ141,113●○○○●●
T13EN 13UNJ131,113●○○○●●
T13EN 12UNJ121,113●○○○●●
WhizThread filettatura ISO UN
WhizThread disegno T13ER 24UNJ

Le immagini mostrano profili di filettatura piccoli (ER)

Inserit per filettatura per tubi a profilo completo | T-NPT, T-NPTF, T-Withworth

inserit filtro:

InseritTipo di filettaturaNormaTPItL8MB8C8F8ND8NF8
T13ER 27NPTNPT1/16-1/8270,5513●●○●○○
T13EN 18NPTNPT1/4-3/8181,113●○○○●●
T13EN 14NPTNPT1/2-3/4141,113●○○○●●
T13ER 27NPTFNPTF1/16-1/8270,5513○○○○--
T13EN 18NPTFNPTF1/4-3/8181,113○○○○○○
T13EN 14NPTFNPTF1/2-3/4141,113○○○○○○
T13ER 60WWhitworth1/16600,313○○-○--
T13ER 48WWhitworth3/32480,3513○○-○--
T13ER 40WWhitworth1/8400,413○○-○--
T13ER 32WWhitworth5/32-3/16320,4513○○-○--
T13ER 28WWhitworth1/16-1/8280,5513●●○●○○
T13ER 26WWhitworth1/4-9/32260,5513○○-○--
T13ER 24WWhitworth3/16-7/32240,5513○○-○--
T13ER 22WWhitworth5/16220,613○○-○--
T13EN 20WWhitworth1/4-3/8201,113○○-○--
T13EN 19WWhitworth1/4-3/8191,113●○○○●●
T13EN 18WWhitworth5/16-7/16181,113○○-○--
T13EN 16WWhitworth3/8-9/16161,113○○-○--
T13EN 14WWhitworth1/2-7/8141,113●○○○●●
T13EN 12WWhitworth1/2-3/4121,113○○-○--
WhizThread filettatura ISO UN
WhizThread disegno T13EN 14W

L'immagine mostra profili di filettatura grandi (EN)

Inserit per filettatura a profilo parziale | Stile V

inserit filtro:

InseritVPasso MetricoPasso TPIRtL8MB8C8F8ND8NF8ISOUN
T13ER V55-02-0255°0,2-0,4128-640,020,213●●○●--0,2, 0,25, 0,3, 0,35, 0,4128, 120, 112, 100, 96, 90, 80, 72, 64
T13ER V55-05-0255°0,2-1,0128-240,020,513●●○●--0,2, 0,25, 0,3, 0,35, 0,4, 0,5, 0,6, 0,7, 0,75, 0,8, 1,0128, 120, 112, 100, 96, 90, 80, 72, 64, 56, 48, 44, 40, 36, 32, 28, 24
T13ER V60-01-0160°0,1-0,2256-1200,010,113●●○●--0,1, 0,2254, 128, 120
T13ER V60-02-0260°0,2-0,4128-640,020,213●●○●--0,2, 0,25, 0,3, 0,35, 0,4128, 120, 112, 100, 96, 90, 80, 72, 64
T13ER V60-05-0260°0,2-1,0128-240,020,513●●○●--0,2, 0,25, 0,3, 0,35, 0,4, 0,5, 0,6, 0,7, 0,75, 0,8, 1,0128, 120, 112, 100, 96, 90, 80, 72, 64, 56, 48, 44, 40, 36, 32, 28, 24
T13ER V60-05-0560°0,4-1,064-240,050,513●●○●--0,4, 0,5, 0,6, 0,7, 0,75, 0,8, 1,072, 64, 56, 48, 44, 40, 36, 32, 28, 24
T13EN V55-11-1055°0,7-2,036-120,11,113●●○●○○0,7, 0,75, 0,8, 1,0, 1,25, 1,5, 1,75, 2,036, 32, 28, 24, 18, 16, 14, 12
T13EN V60-11-0560°0,4-2,064-120,051,113●●○●○○0,4, 0,5, 0,6, 0,7, 0,75, 0,8, 1,0, 1,25, 1,5, 1,75, 2,072, 64, 56, 48, 44, 40, 36, 32, 28, 24, 18, 16, 14, 12
T13EN V60-11-1060°0,7-2,036-120,11,113●●○●●●0,7, 0,75, 0,8, 1,0, 1,25, 1,5, 1,75, 2,036, 32, 28, 24, 18, 16, 14, 12
T13EN V80-11-1480°-0,141,113○○○○○○
T13EN V90-1190°-C 0,101,113●●○○○○
Il T13EN V90-11 ha una spianatura di 0,1 mm invece di un raggio.
WhizThread filettatura profilo parziale V
WhizThread disegno T13EN V60-11-10

L'immagine mostra profili di filettatura grandi (EN)

Inserit per filettature di movimento | T-TR, T-ACME, T-STACME

inserit filtro:

InseritTipo di filettaturaPasso mmTPItL8MB8F8ND8NF8
T13EN 1,5TRTR1,5-1,113○○○●●
T13EN 2,0TRTR2-1,113○○○●●
T13EN 2,5TRTR2,5-1,113○○○●●
T13EN 16ACMEACME-161,113○○○●●
T13EN 14ACMEACME-141,113○○○●●
T13EN 12ACMEACME-121,113○○○●●
T13EN 10ACMEACME-101,113○○○●●
T13EN 16STACMESTACME-161,113○○○●●
T13EN 14STACMESTACME-141,113○○○●●
T13EN 12STACMESTACME-121,113○○○●●
T13EN 10STACMESTACME-101,113○○○●●
WhizThread filettatura TR ACME STACME
WhizThread disegno T13EN 2.5 TR
